北京建筑机械化研究院有限公司瞄准水利水电、风电、公铁、桥隧工程等大型基础设施建设大方量混凝土高效施工的迫切需求，研发了混凝土高效输送浇筑系统，已成功实现大量工程应用，批量化应用于世纪工程平陆运河等多项国家重点工程项目，并出口至安哥拉凯凯水电站等国际项目。
系统主要包括混凝土远距离输送供料线、混凝土梭式皮带浇筑机、车载伸缩皮带混凝土浇筑机等产品，各组成设备可以系统集成应用，也可独立应用于各种工程场景。
本技术工艺可靠，可耐受长时间工作制、高强度密集浇筑的严苛考验；对各类混凝土材料或散体材料均适用，不受混凝土材料级配与和易性限制，输送效率高，输送工艺无材料损耗。

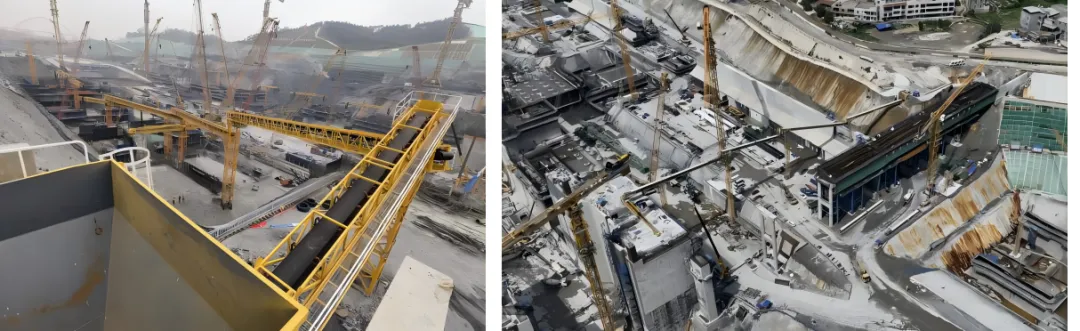

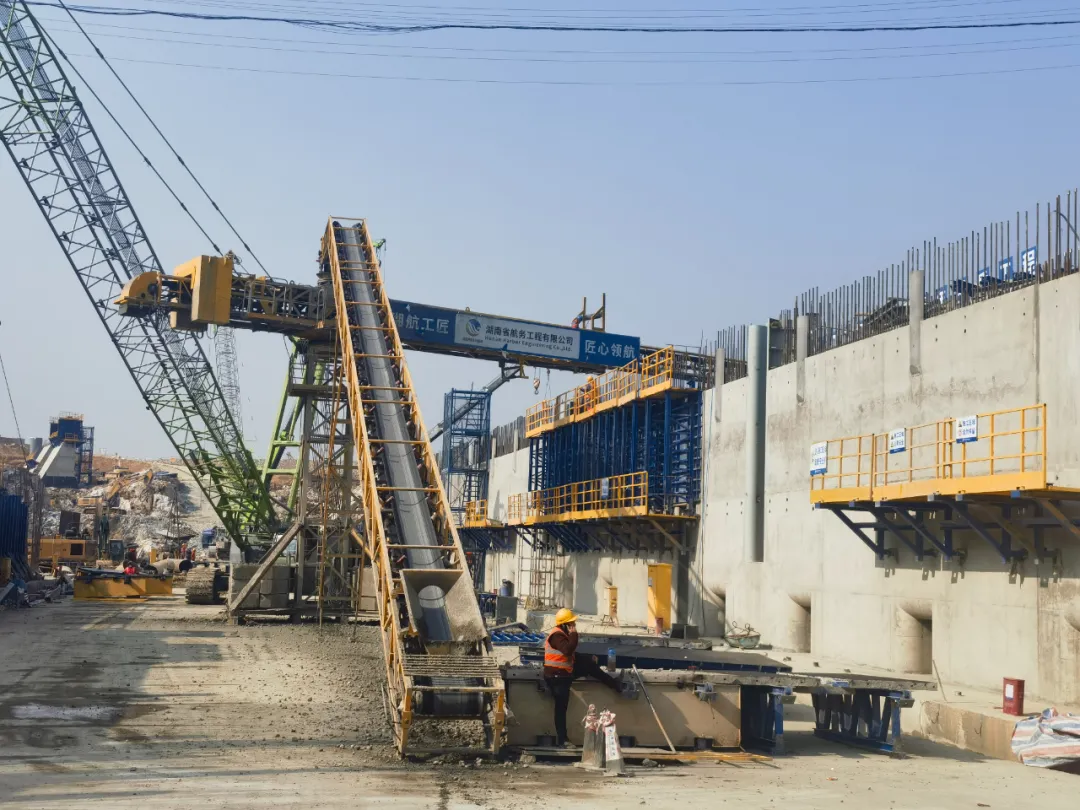

该设备通过超长皮带接力输送方式，将混凝土从搅拌站直接输送至工程浇筑点，为末端浇筑设备连续供应混凝土材料。
结合现场复杂条件，形成了系统的山体支撑立柱安装、布线、同步升降方案，研发了针对大型工程的单柱多线结构，以最小工程量满足供料线安装架设要求，实现了陡峭山地复杂地形地势条件下的跨空架设安装、大倾角下行与上行、长线同步升降以及200小时以上连续工作制条件下的高可靠运行；研发了高效能混凝土温湿保护结构系统，严格控制混凝土出机温升量。
单线输送能力最大可达600m³/h，输送距离不限长度，可根据工程需要接力布置，上行允许倾角20°，下行允许倾角15° 。尤其适用于大坝、船闸等水利水电工程以及各类密集作业区域大方量混凝土的远程输送。

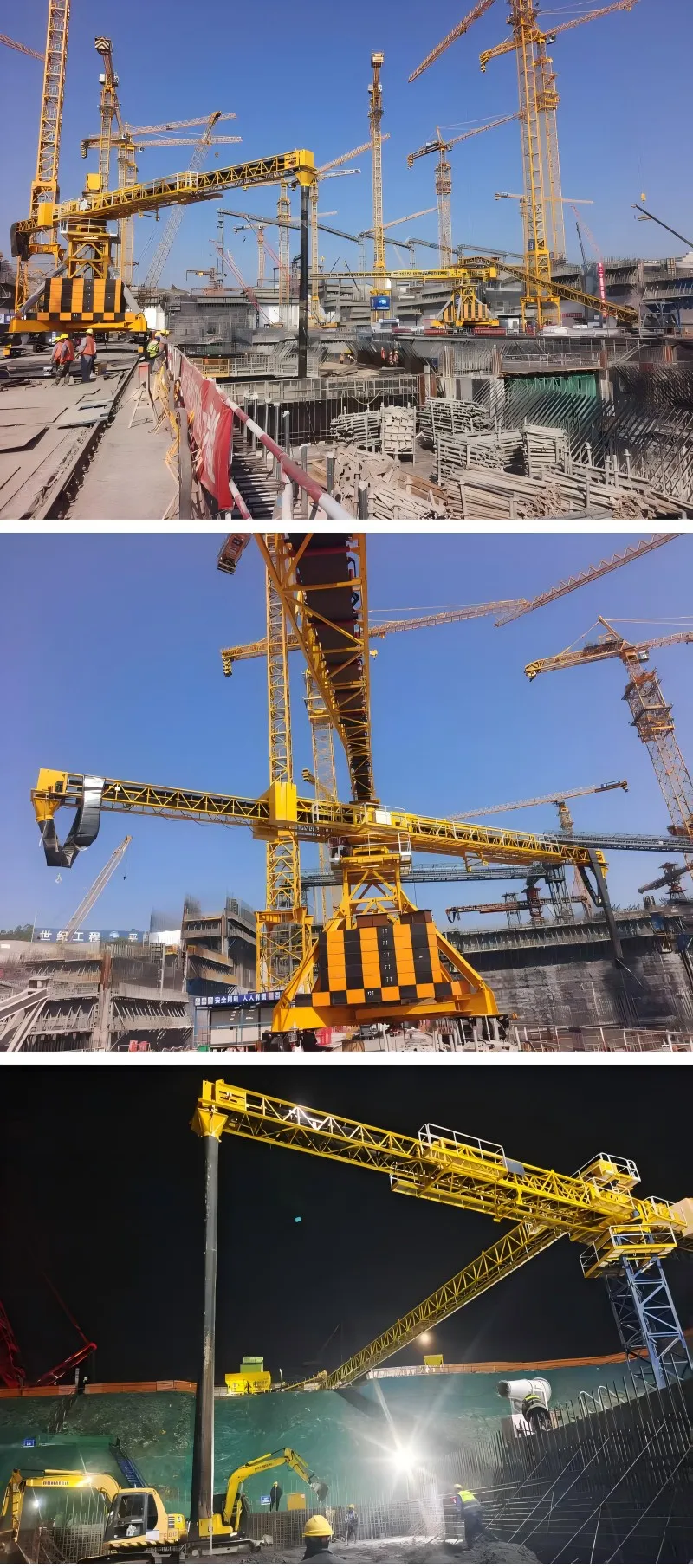

该设备为立柱支撑式结构，顶部设有可穿梭移动的皮带浇筑机，可双端出料，通过皮带机左右穿梭移动实现变幅，设备可实现±180度回转，满足半径范围内的全覆盖浇筑。随着构筑物的逐步升高，可以通过自顶升技术不断加高立柱，满足作业需要。根据各类工程特点研发了固定式、轨道移动式等多种结构。
设备覆盖半径广，排量大，浇筑效率高，带式输送工作可靠，适合各种级配与流塑性水工混凝土，配合供料线技术，可实现“搅拌站-浇筑点”远程供料连续浇筑。
设备输送能力120m³/h，浇筑半径涵盖20-30米多个规格，尤其适用于水利枢纽、大坝、大型基础等大体量混凝土浇筑施工。该类设备的浇筑系统为伸缩式皮带机，利用皮带机的多级伸缩结构满足变幅浇筑需求，并可实现边伸缩边浇筑，配合回转功能覆盖整个半径范围的作业。设备具有俯仰功能，可以便捷实现跳仓作业或在基座/底盘不升降条件下覆盖一定高差范围。

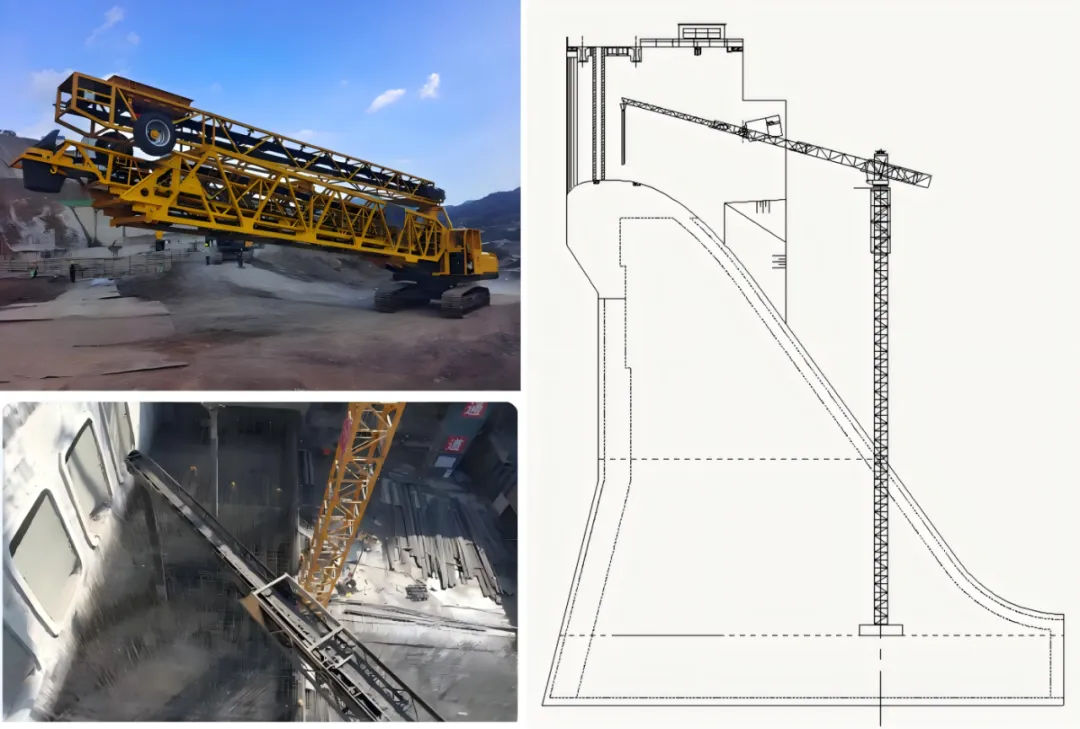

根据不同作业场景，研发了车载伸缩皮带式混凝土浇筑机和固定伸缩皮带式混凝土浇筑机两类机型，前者采用自行移动履带底盘或轮式底盘，可在水平面内灵活移动作业；后者为固定立柱式支撑结构，适于定点随构筑物增高而逐步升高作业。
设备输送能力可达200m³/h，浇筑半径50m，可输送各种级配的混凝土和各类散体物料，车载伸缩皮带式混凝土浇筑机广泛适于水利水电工程、大坝、风电基础以及公路、铁路、桥梁等工程的移动作业施工；固定伸缩式主要适于水利水电工程、大坝等的施工，尤其适用于作业密集区域或车载不适宜场景下的作业。
本套技术装备应国家重大项目需求而研发，研制完成立即投入繁忙的工程应用，并且随着工程实践不断升级迭代，首先在全国东西南北中各个区域的水利水电项目中广泛应用，自2023年至今累计应用近百台套，浇筑混凝土近千万立方米，备受用户好评，创造了可观的社会经济效益。
平陆运河

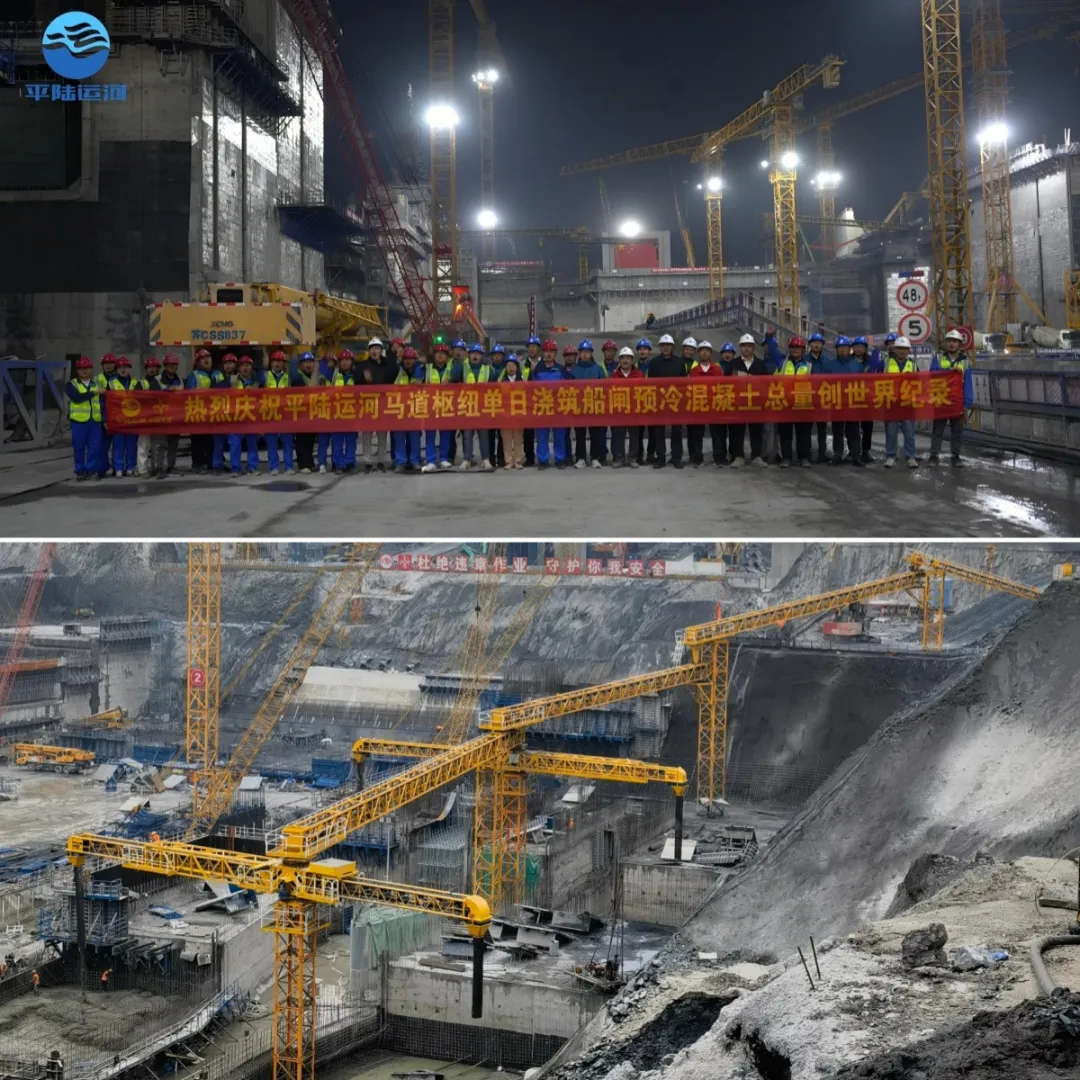

本技术在世纪工程平陆运河马道、青年、企石三大枢纽全面应用，共计24套供料线及浇筑机，浇筑机作业半径30m，单条供料线架设长度达130m，2024年11月助力项目创造了预冷混凝土单日生产浇筑量突破16409m³的世界纪录。

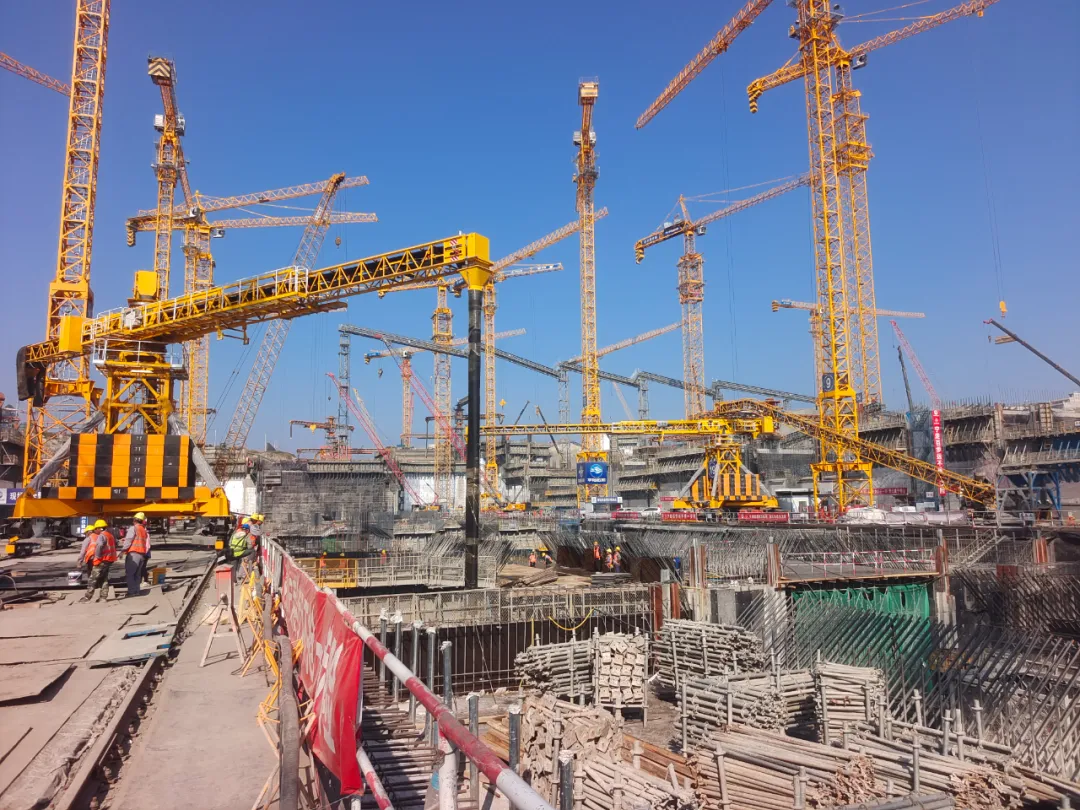

△平陆运河企石枢纽，设计了轨道移动式浇筑机（长约200m）来回行走浇筑项目湖南浯溪二线船闸项目
△在200m闸室长度范围内移动浇筑
牡丹江临海水库

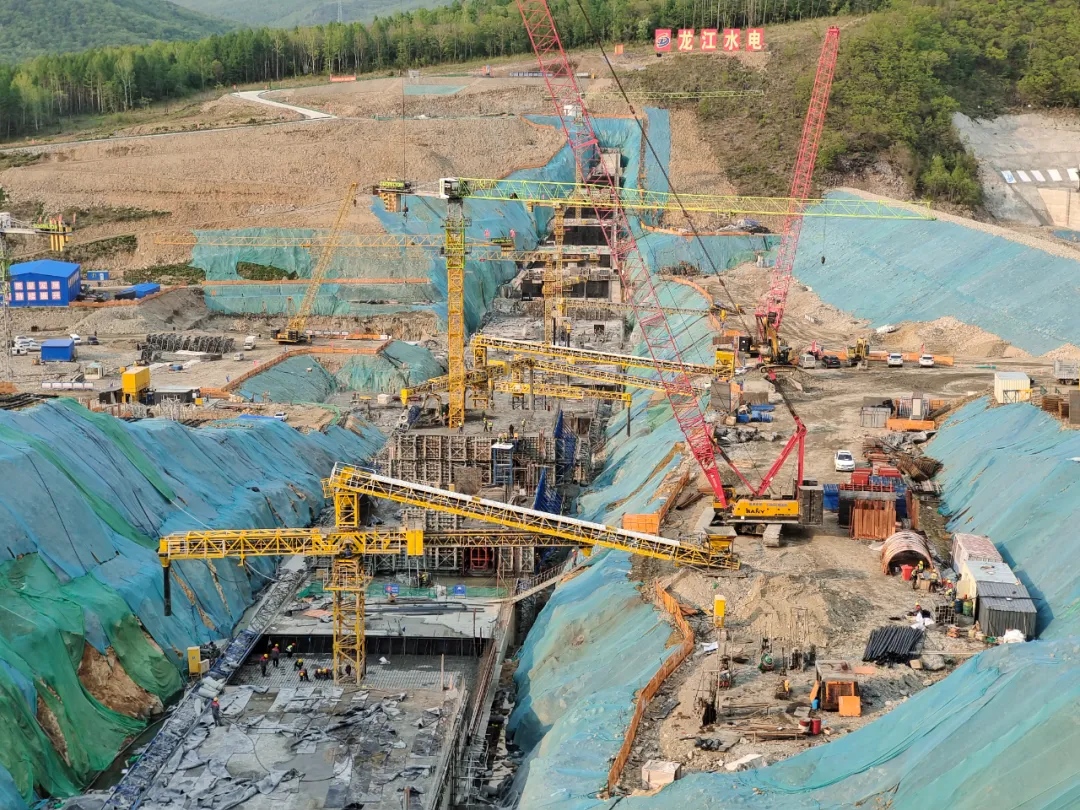

牡丹江林海水库是国务院部署的“ 150 项重大水利工程”之一，其大坝为混凝土重力坝，应用10套梭式皮带浇筑机浇筑四级配混凝土。

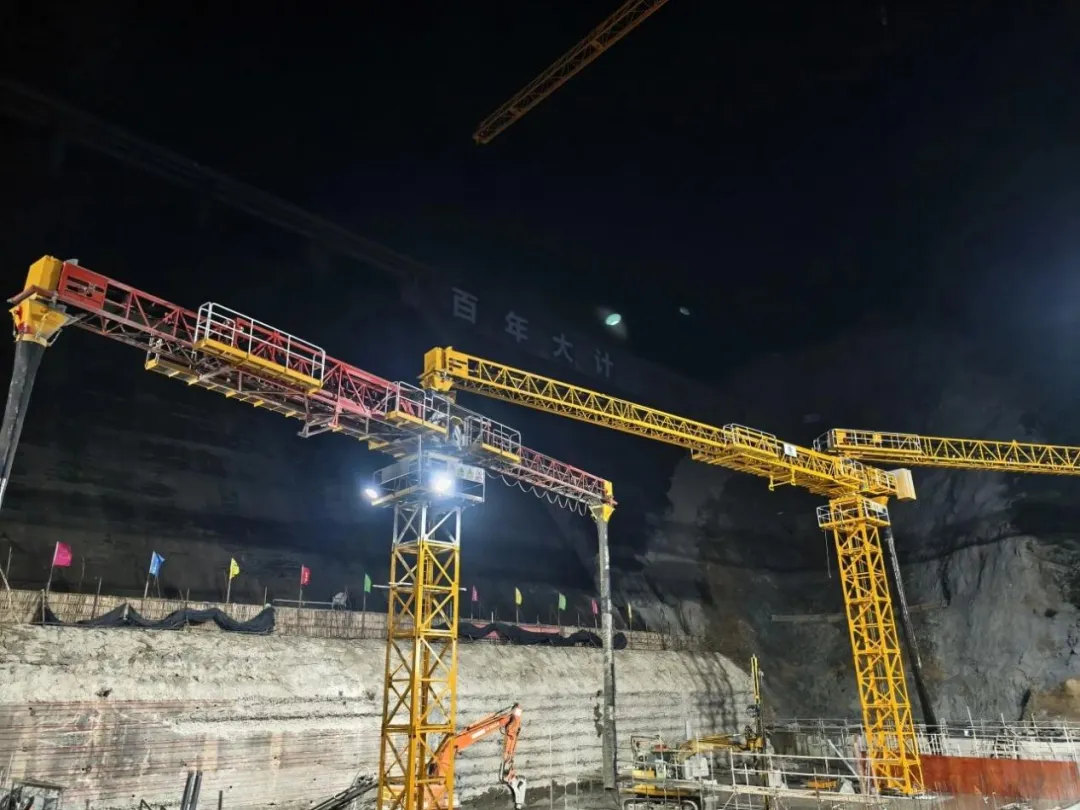

△混凝土重力坝四级配混凝土浇筑
浙江里畈水库
△服务浙江省“千项万亿”重点工程——双机联动、协同作业
棠溪水库被列入《全国中型水库建设工作方案》及浙江省“千项万亿”重点工程。
△履带式皮带浇筑机应用于浙江缙云棠溪水库浇筑三级配混凝土
